LDO深入了解及参考设计

输出自放电

带自放电功能的LDO，能尽快泄放输出电容上的能量，保证LDO尽快关闭，下次开启是从0电压。坏处是如果外部有电压加到或者串到VOUT上，因为VOUT上的Rdischg电阻，会有一定的耗流产生，确定不会有串电到VOUT上用带自放电的LDO比较好。

在LDO关闭时，下图中标注的MOS管会自动打开，VOUT通过Rdischg对地放电，有的LDO框图中没有画这个自放电电阻，但是也是带自放电功能的，自放电电阻大小可以通过RC放电公式进行计算。

软启动

带软启动的LDO可以有效的控制电流，使输出较平缓的上升。

实际测试LDO的上电瞬间，VOUT起来是比较平缓的，并没有电压过冲。

软启动的时间可以依据下图测试，TSS是输入电压上升到0.5倍到VOUT完全起来的时间间隔。

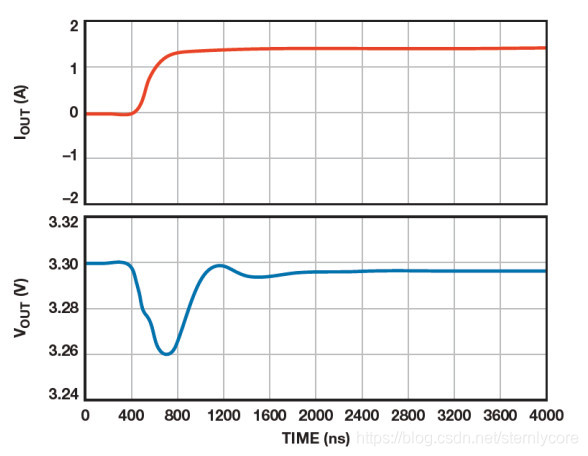

动态负载调整（∆VOUT）

指的是输入电压一定，输出电压随负载电流变化而产生的变化量，当负载电流变化缓慢时，一般LDO能保持LDO恒定不变。当负载电流快速变化时，输出电压就会随之改变。这个输出电压的改变量决定了负载瞬态性能，这个值越小越好。

线性瞬态响应

在负载一定的时候，输出电压随着输入电压改变而产生的变化量。这个值越小越好。

LDO参考设计

输入输出电容选择

现在一般LDO输入输出各加一个1UF陶瓷电容即可，可选择X5R或者X7R，ESR也会影响LDO系统的稳定性，根据SPEC来选择合适ESR的电容。提高输出电容的容值，可以提高LDO的瞬态响应性能，缺点是会延长启动时间。

Layout参考
输入输出电容靠近LDO管脚放置，LDO和电容要使用同一铜层铺地，输入输出电容的地环路要短。
